MPO/MTP 主干光纤跳线

布韦林特提供的BL-MPO/MTP主干光纤跳线由多芯光缆以及MPO连接器组成,具有插入损耗低、回波损耗大和耐久性好等特点,广泛应用于数据中心机房等高密度集成光纤线路环境。

一、产品图片


二、产品特点
  • 插入损耗低
  • 回波损耗大
  • 耐久性好
  • 100%预端接以及检测确保良好的性能
  • 快速配置和联网,减少安装时间
  • 支持40G以及100G网络应用
三、产品应用
  • 数据中心机房
  • 电信骨干网
  • 对布线密度要求高的网络等
四、执行标准
  • TIA/EIA-568-C.3
  • TIA 604-5
  • IEC-61754-7
  • IEC-60793
  • GR-1435-CORE
  • NFPA 262 (OFNP) or IEC 60332 (LSZH)

五、技术指标
项目 参数
光纤芯数 8~144芯
光纤类型 单模G652D (G657A/G657B可选) 多模OM3/OM4/OM5 (OM1/OM2可选)
插入损耗(dB) ≤0.7(0.35低插损可选)
回波损耗(dB) APC ≥55 /
UPC ≥45 ≥20
耐久性(dB)200次 MPO/MTP △IL≤0.3,△RL≤5
跳线光缆 外被形状 圆缆(扁平带状光缆可选)
外被材质 PVC(LSZH可选)
外径(mm) 3.0
使用温度(℃) -40~+60
存储温度(℃) -45~+85


六、外被颜色
光纤类型 单模 多模OM1/OM2 万兆多模OM3 万兆多模OM4 万兆多模OM5
颜色 黄色 橙色 水绿色 玫红色 青柠绿


七、外形示意图


八、MPO极性

1. 12芯











2. 24芯

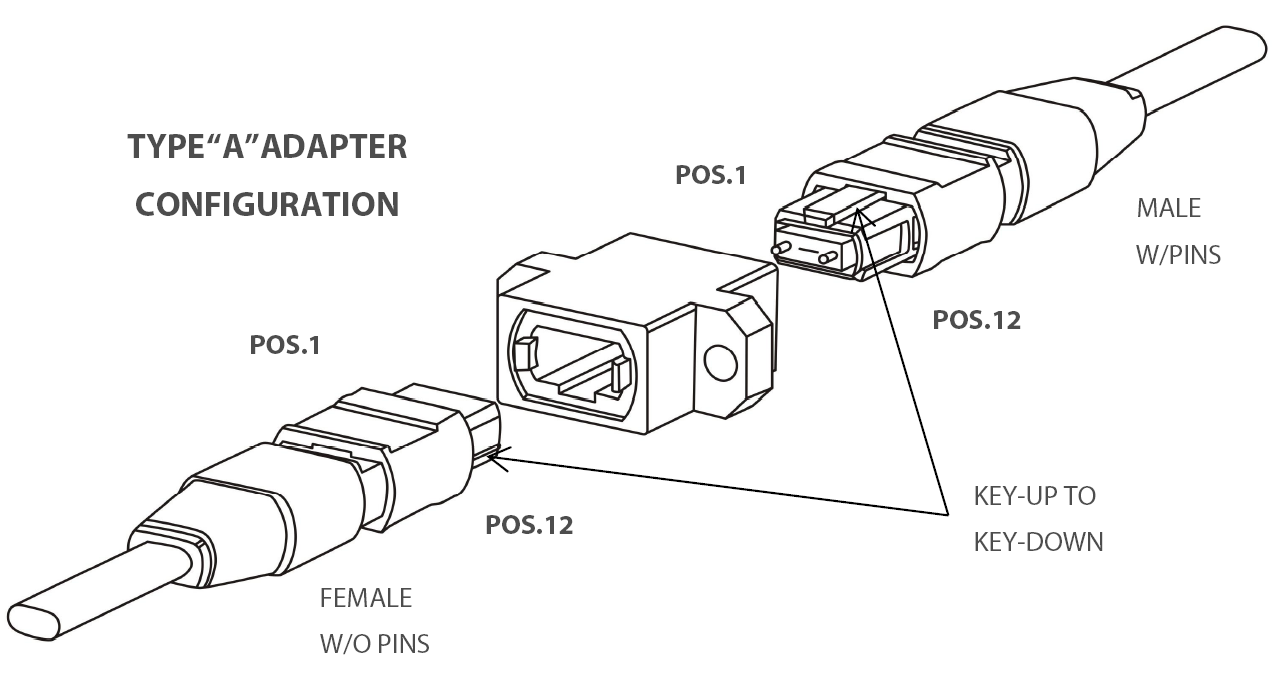

九、MPO适配器极性






十、连接说明



十一、包装方式


十二、订购信息
